• 墨出しヘルパー　グッジョブ

特長

1. 始点側の水糸を誰かに押さえてもらう必要が無いので、1人で墨出し作業が可能です。
2. スライド式で自由な高さに始点を固定できます。

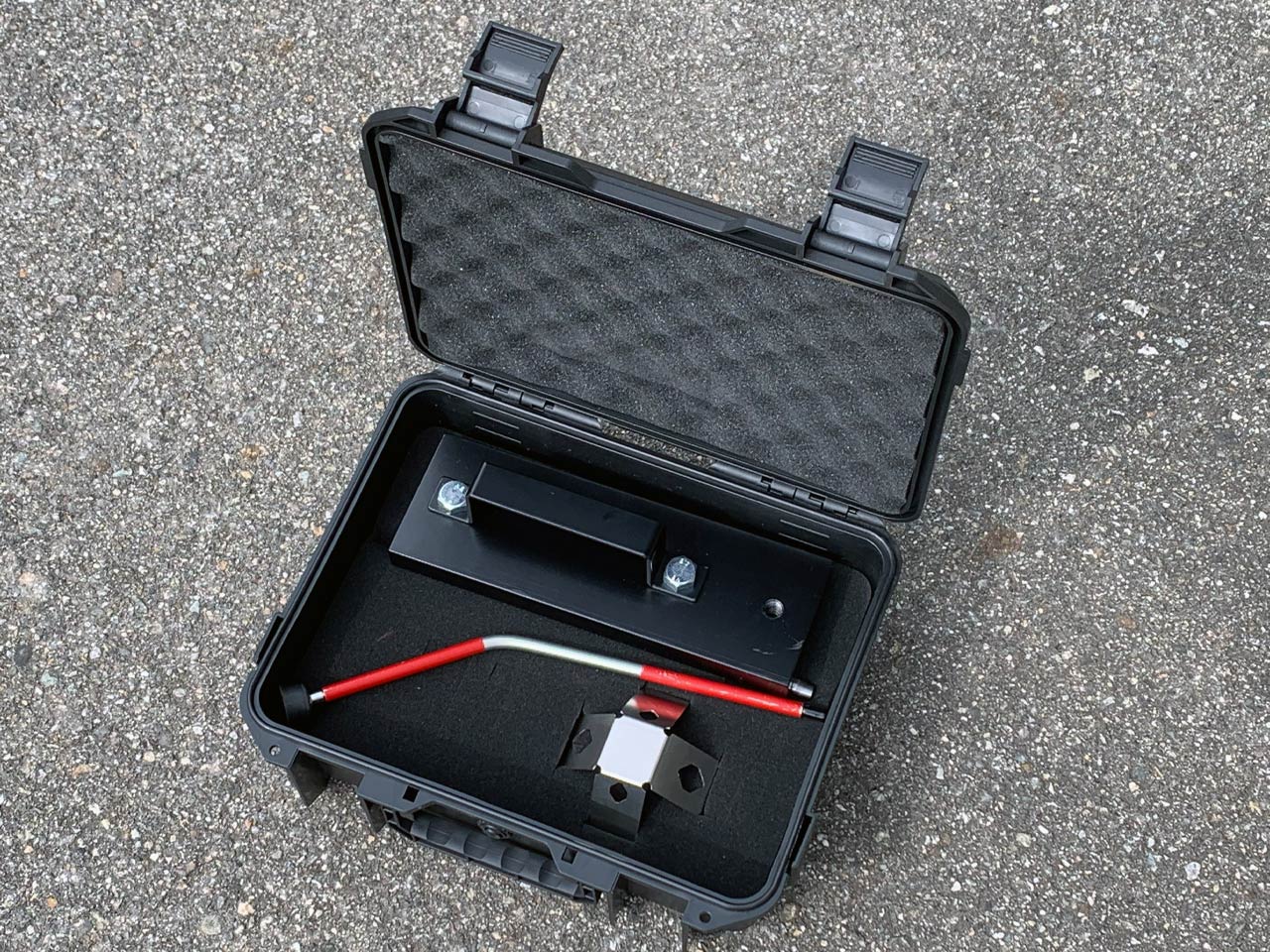

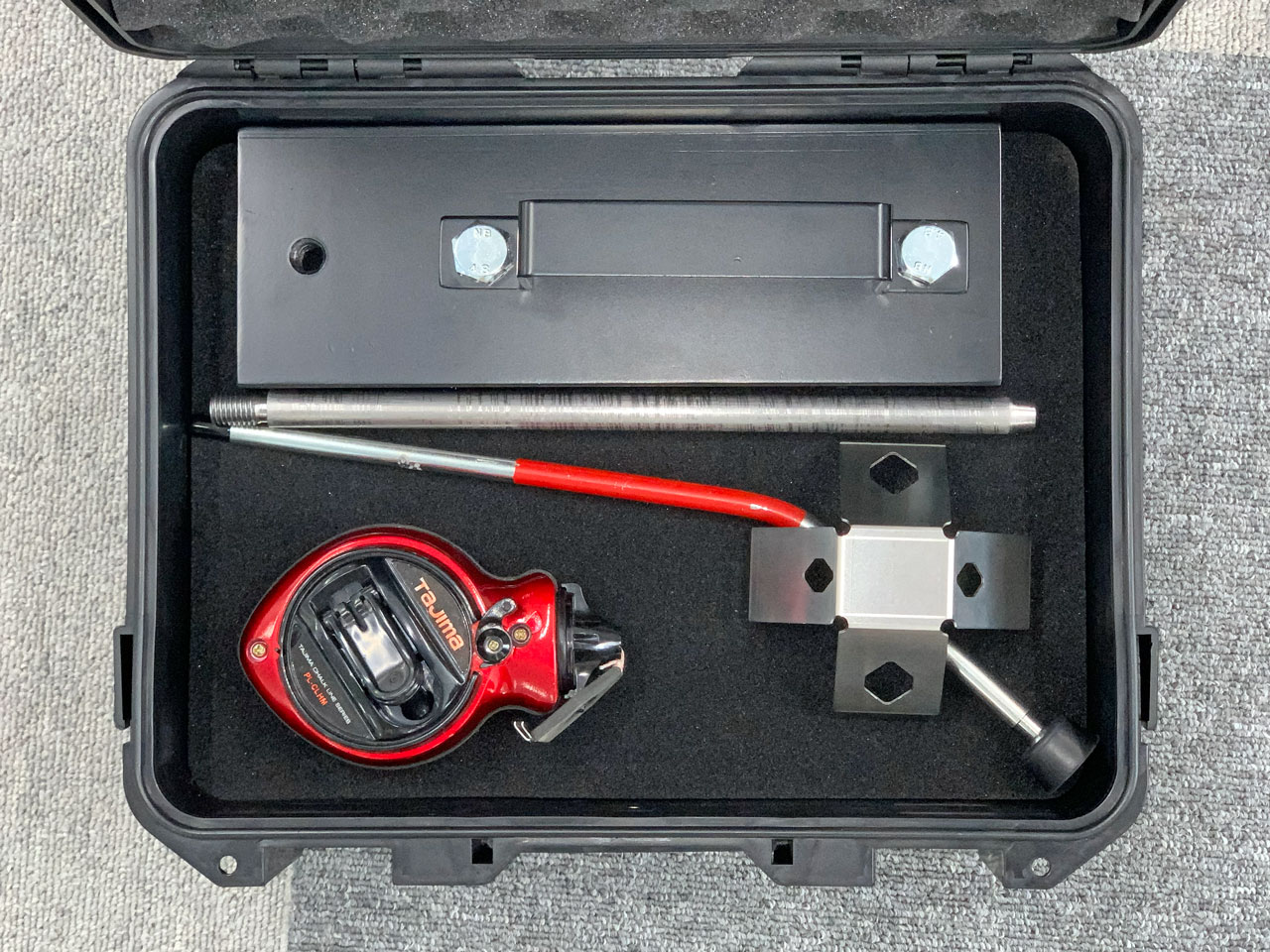

3. 持ち運びや保管に便利な収納ケース入り。
   ※.チョークラインは別途ご用意ください

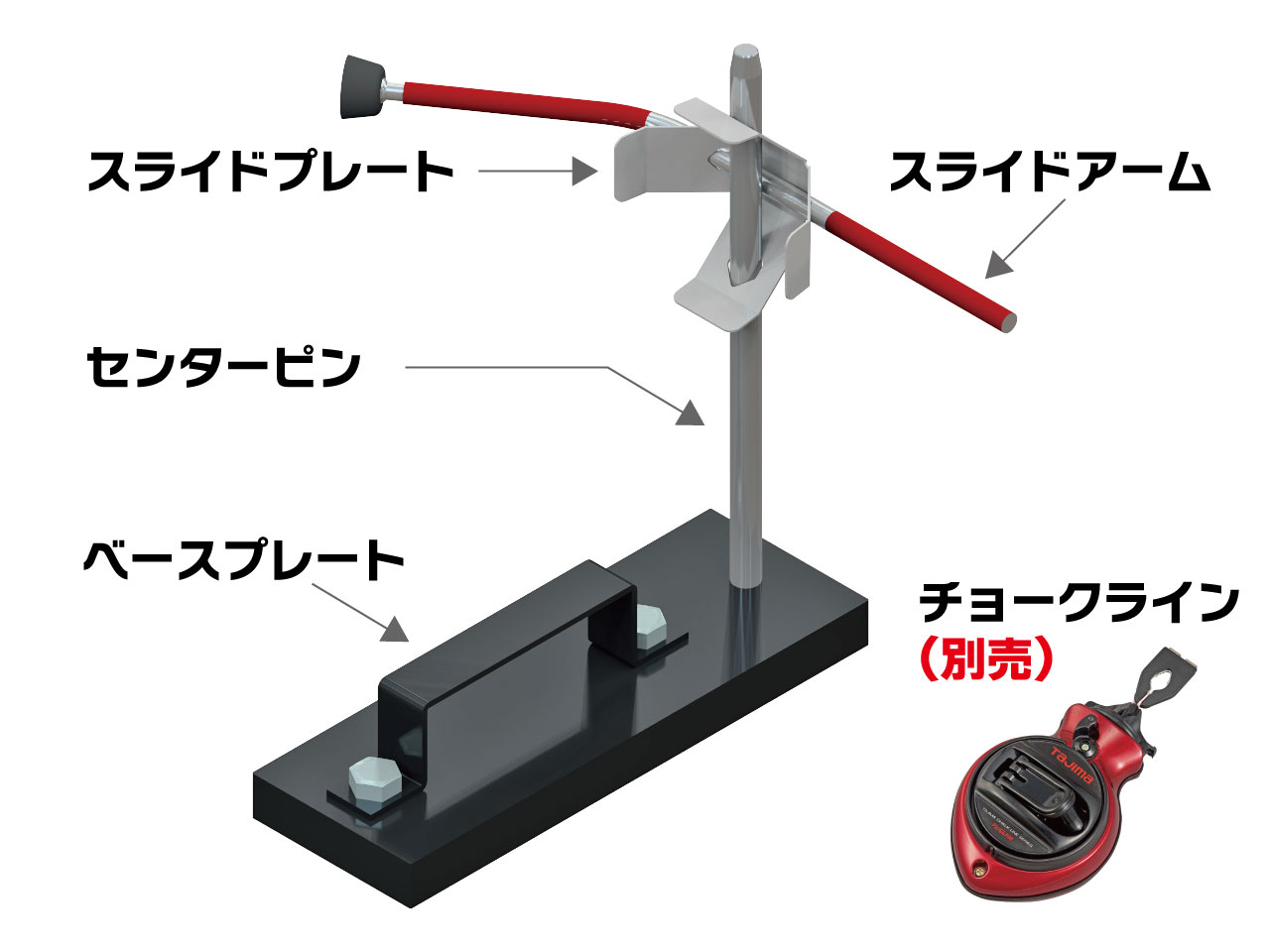

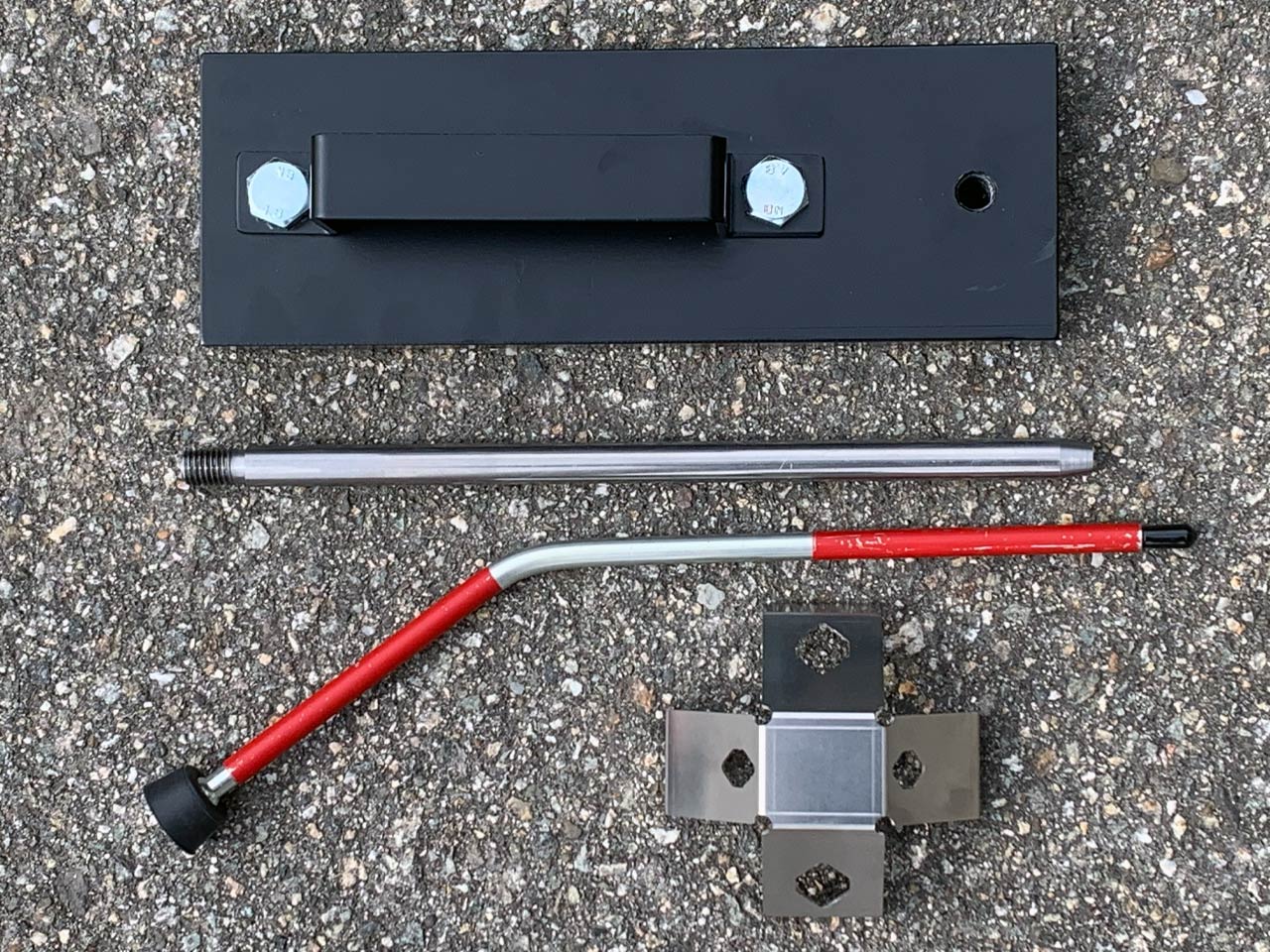

各部の説明

組み立て方   クリックすると拡大表示されます

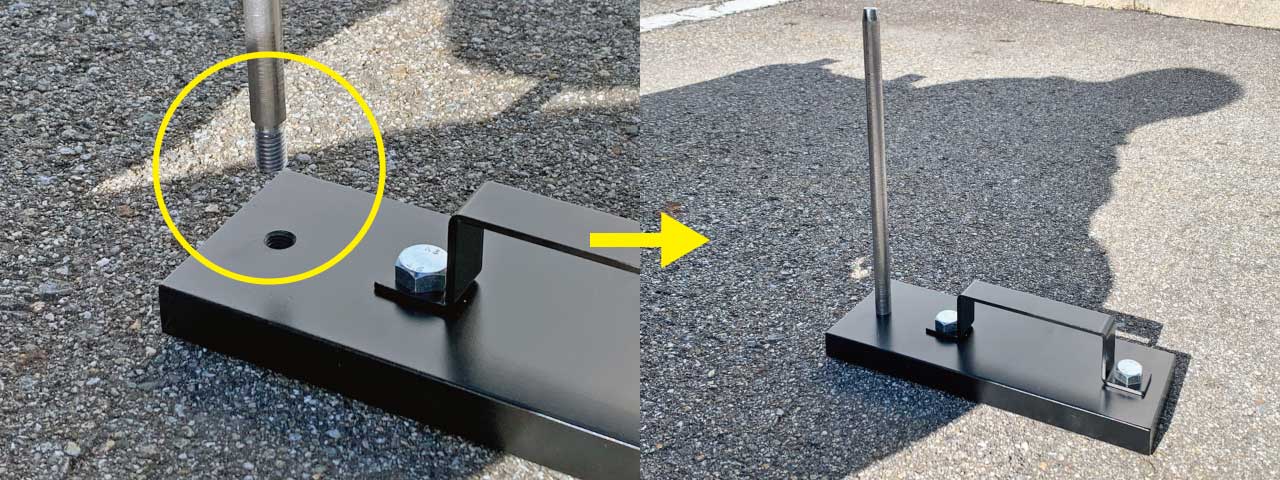

1. ベースプレートにセンターピンをねじ込みます。

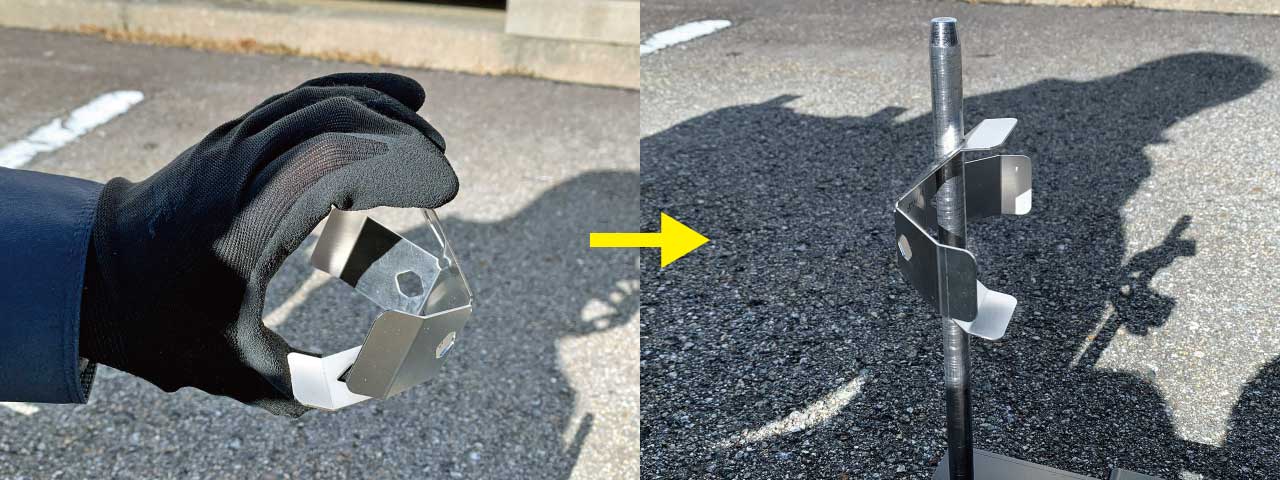

2. スライドプレートの大きい方の穴にセンターピンを通します。
   プレートの両端に指をかけて少したわませるとスムーズに取り付けられます。

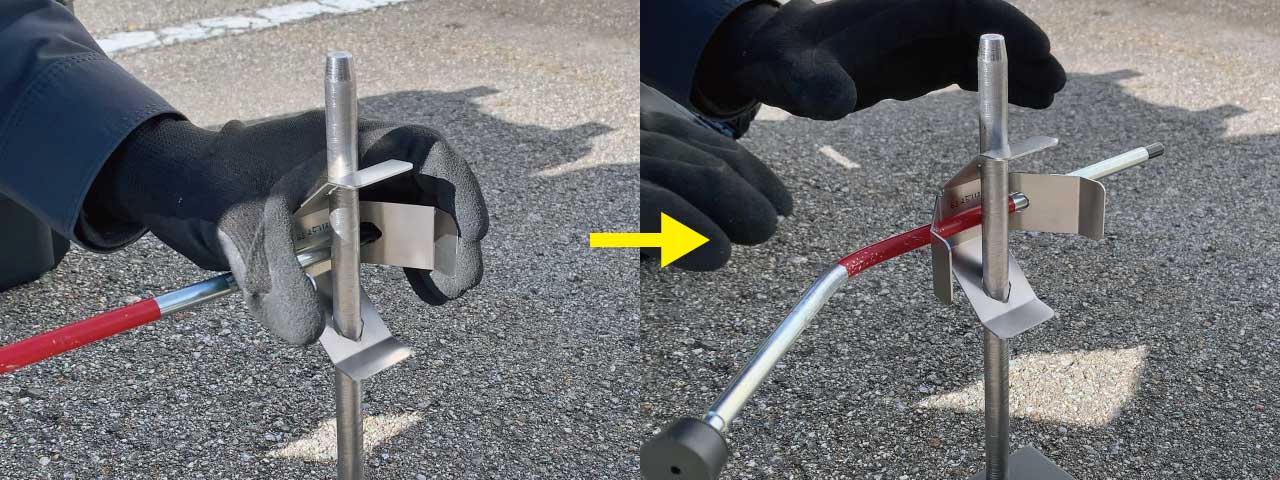

3. センターピンとクロスするように、スライドプレートの小さい方の穴にスライドアームを取り付けます。



使用方法   クリックすると拡大表示されます

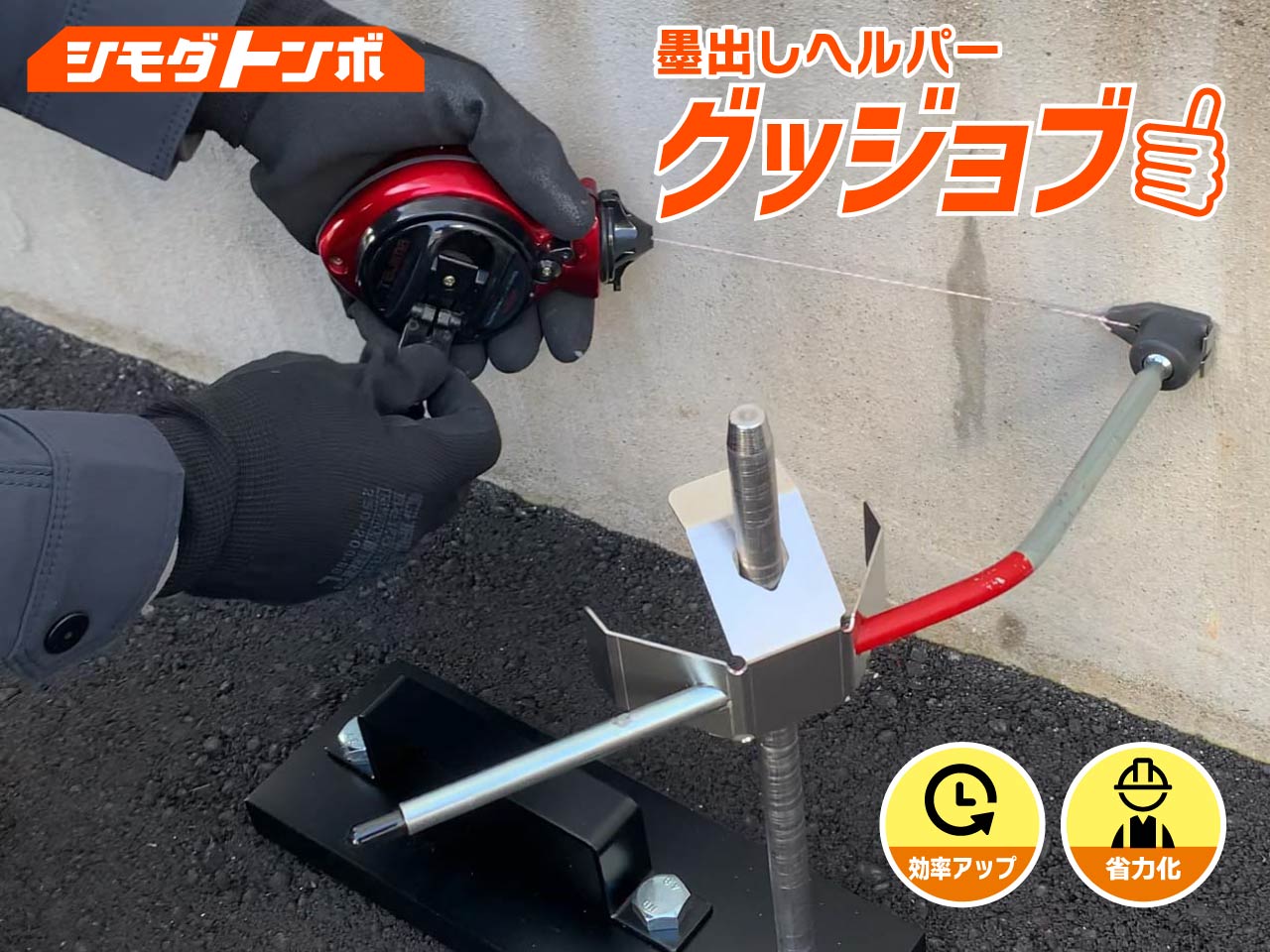

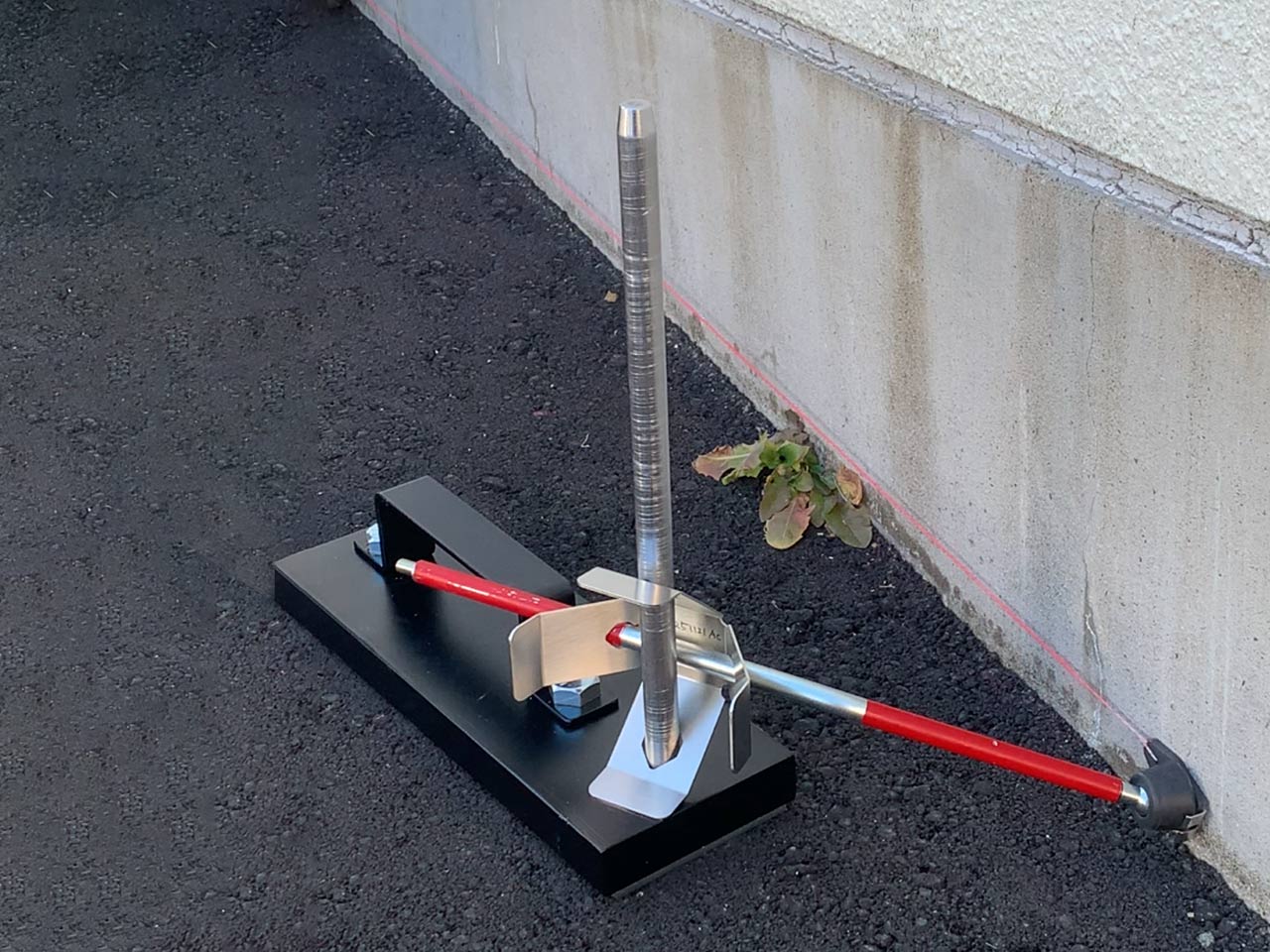

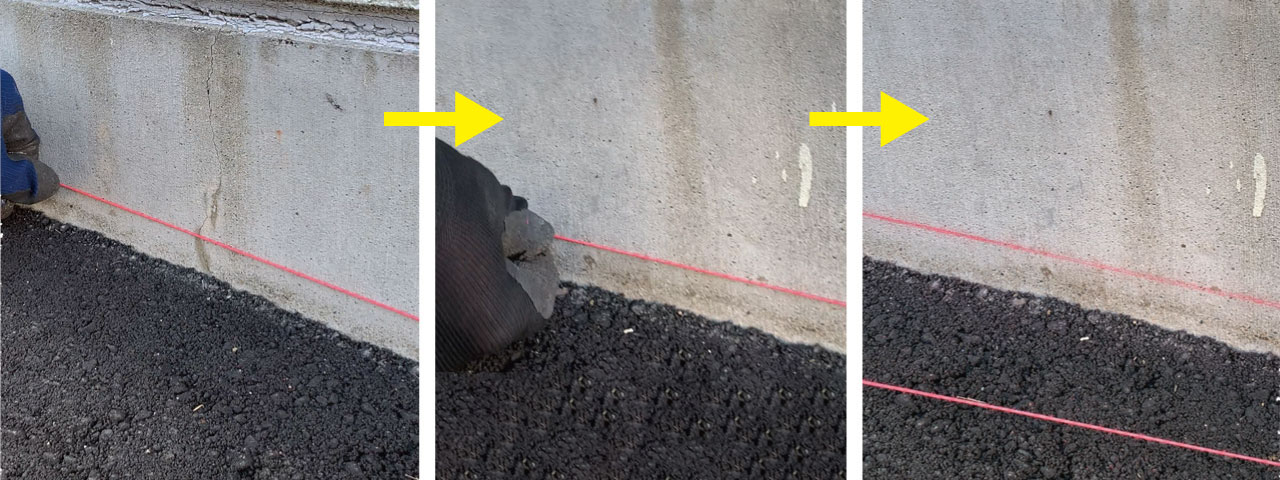

1. 始点にグッジョブを置いた後、スライドプレートを上下に動かして高さを合わせます。

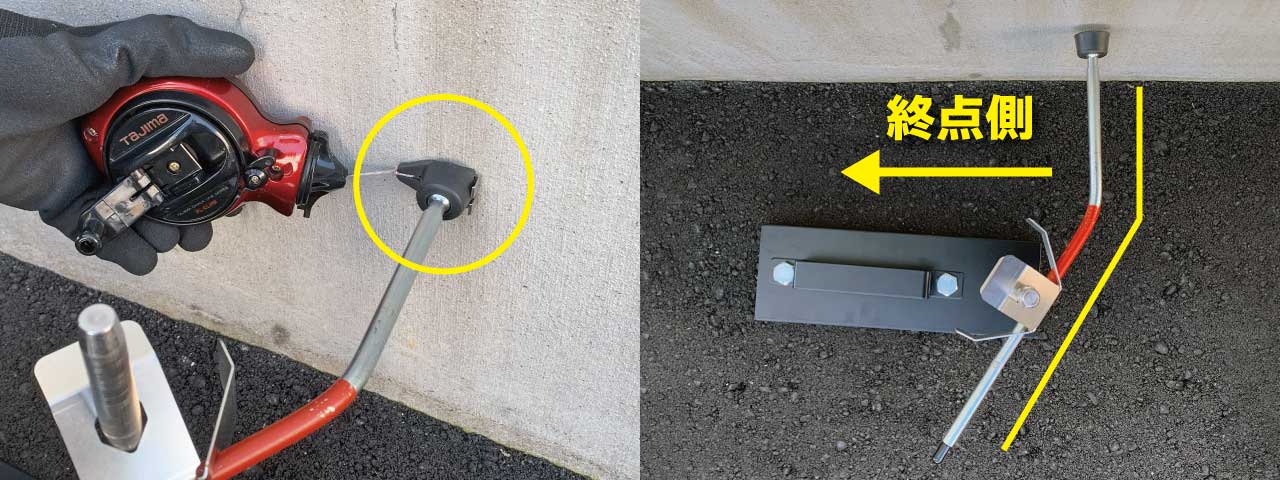

2. チョークラインのフックをスライドアーム先端のゴムに引っ掛け、壁面に触れるようにセットします。
   この時、スライドアームの向きに注意（折れた方が終点側に向くように）してください。



3. 糸を引き出しながらチョークライン本体を持って終点まで移動します。
   糸が引っ張られるとスライドアーム先端が壁面方向に押し付けられるので、フックが外れることはありません。


4. 終点の高さに糸を合わせたら、指で弾いてマーキングします。

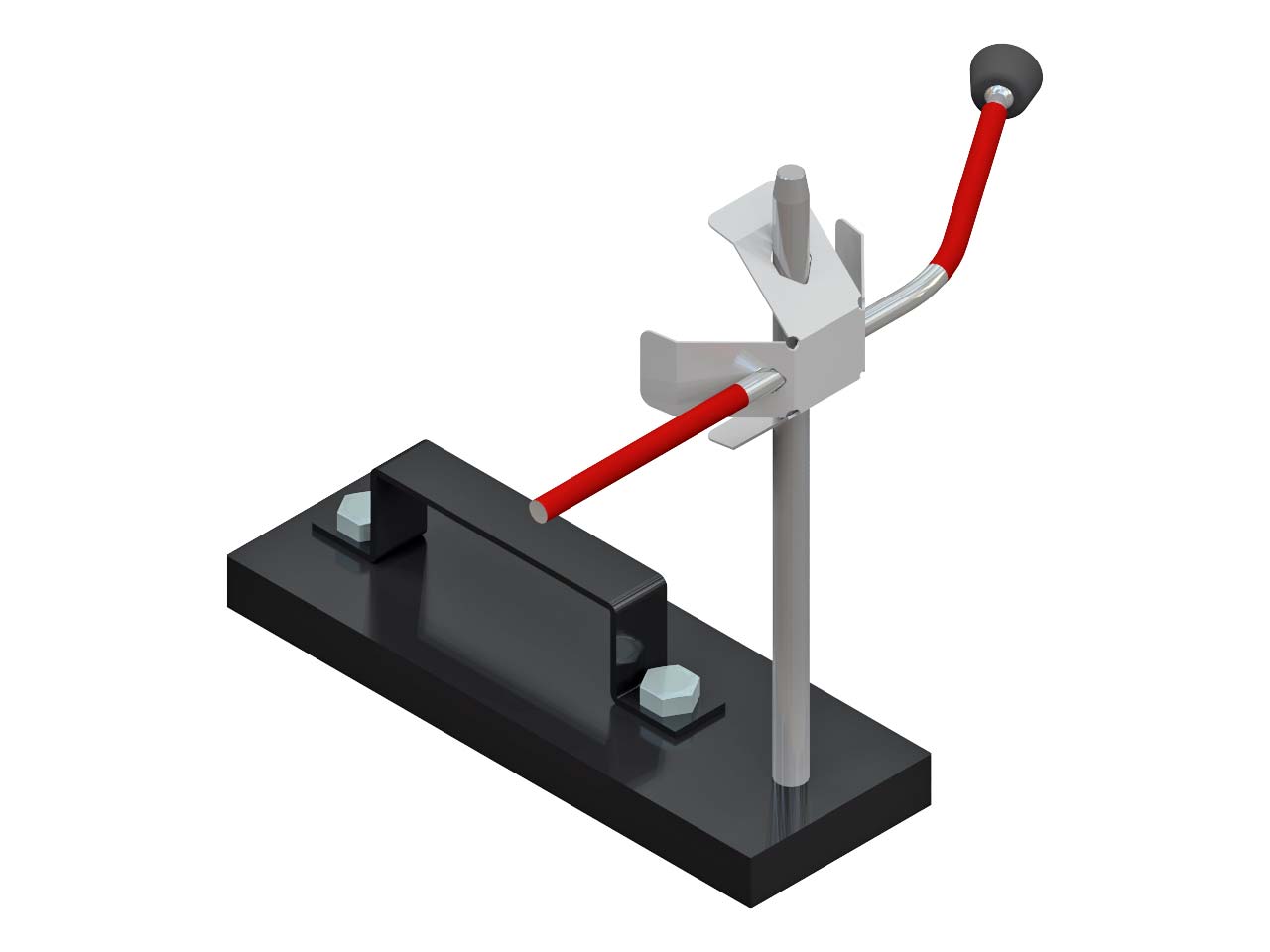

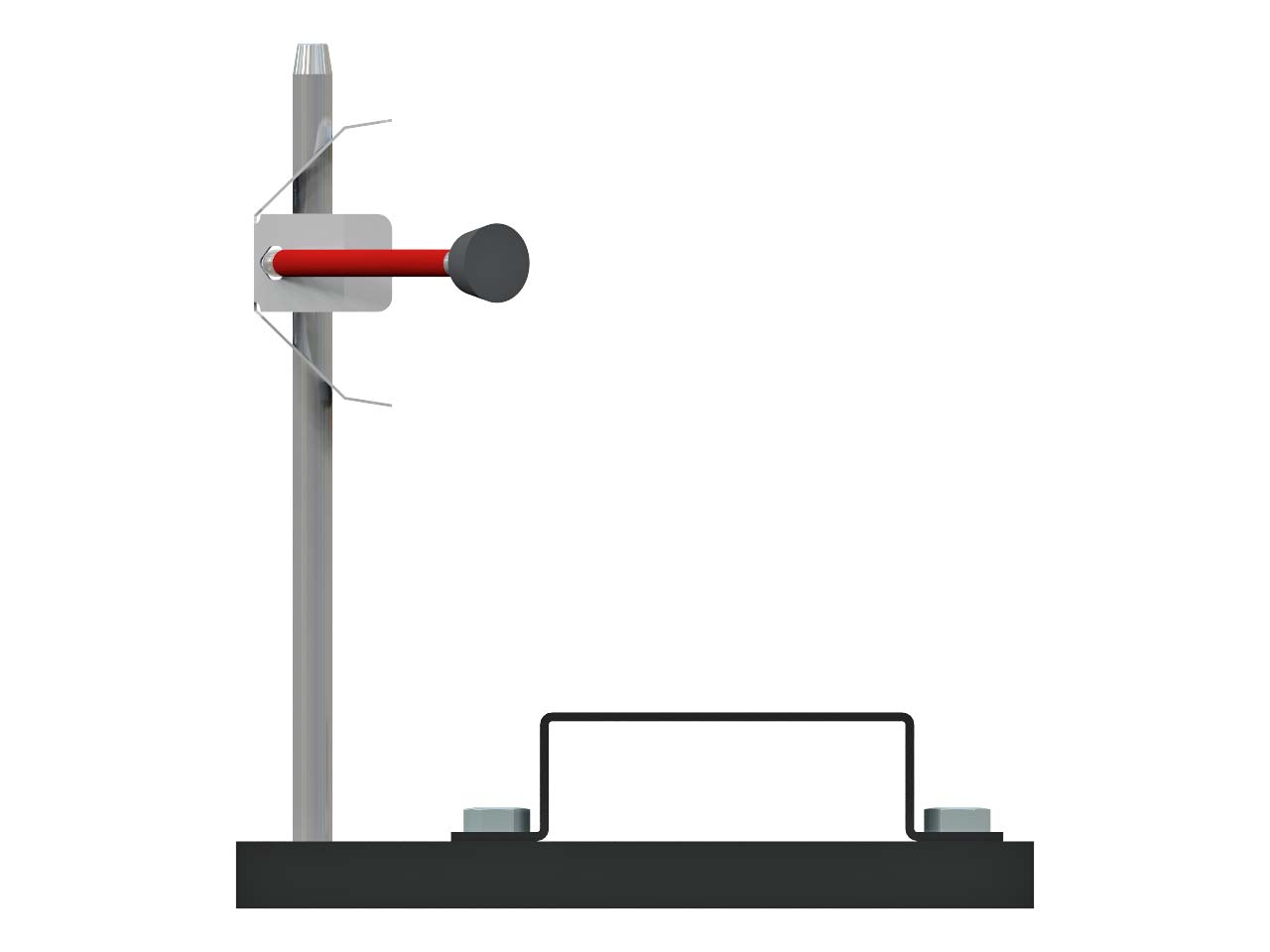

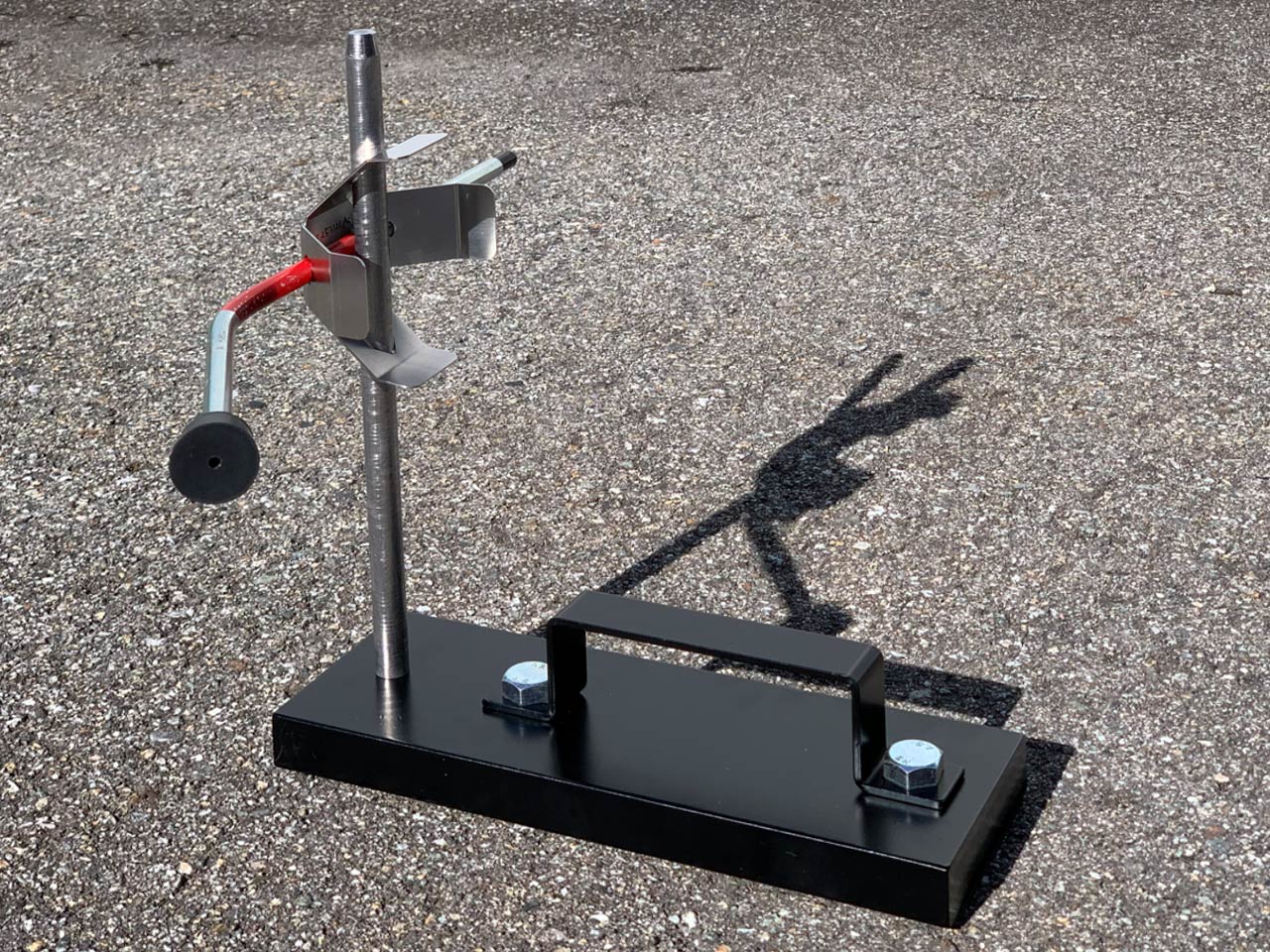

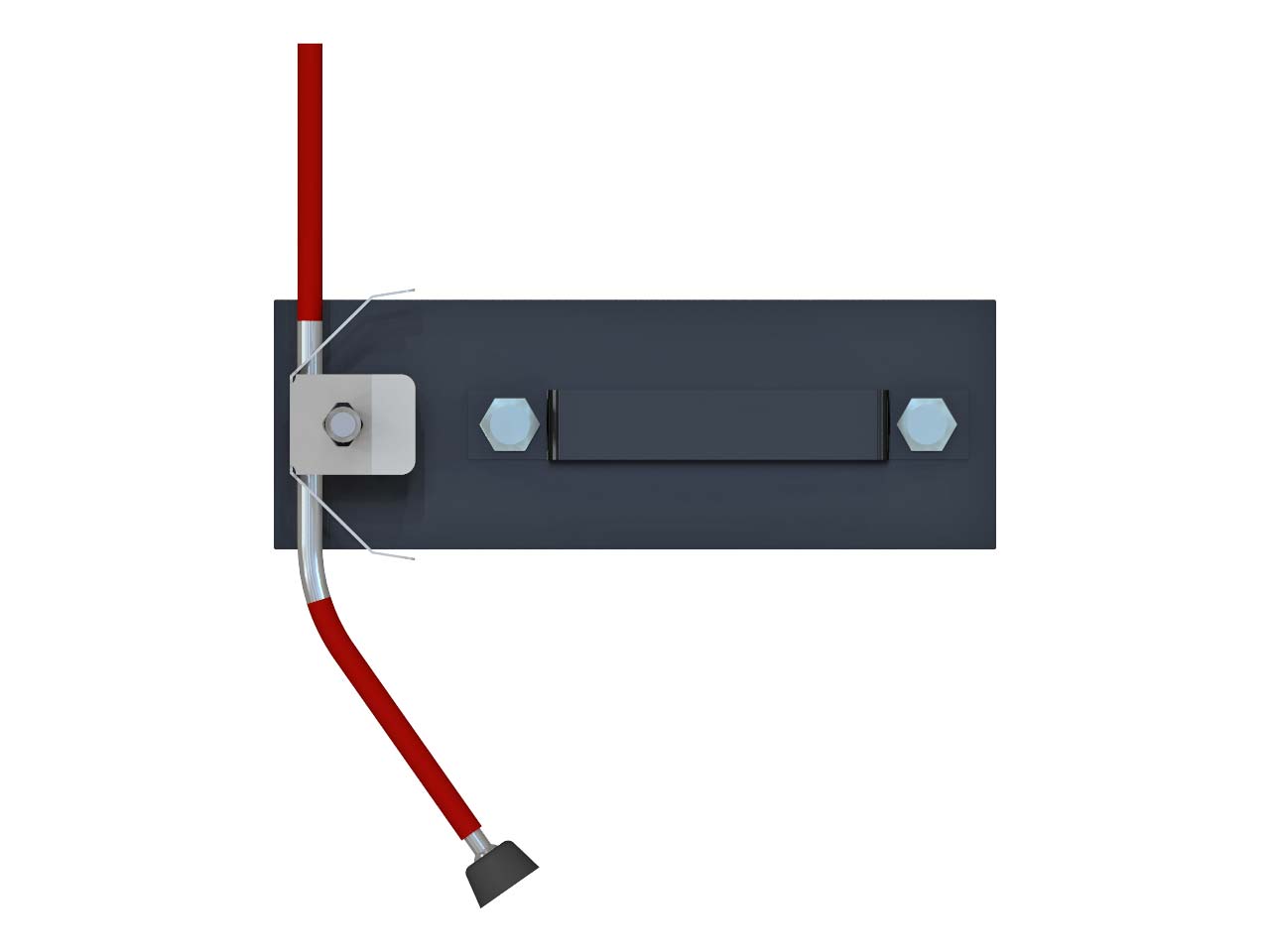

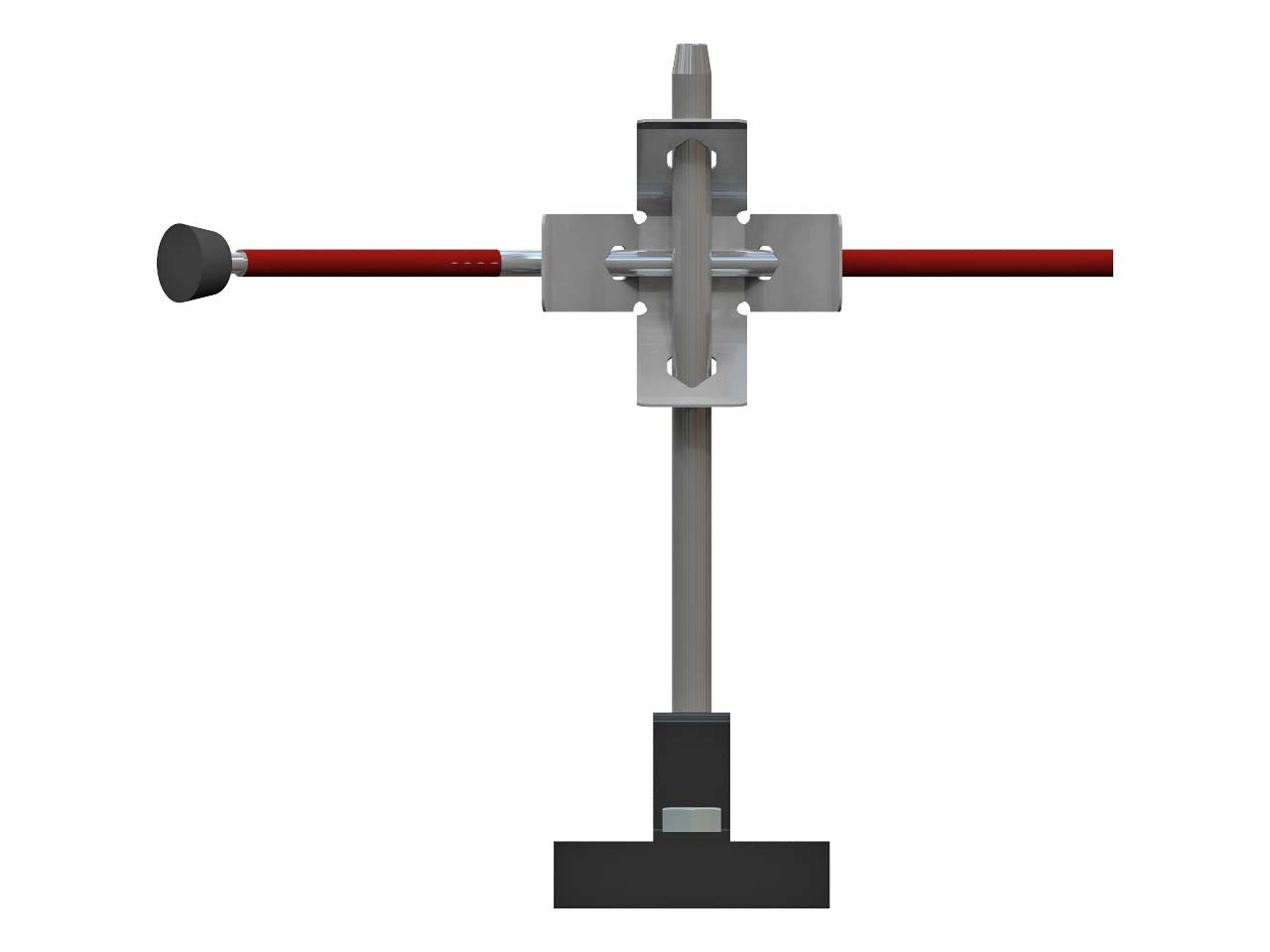

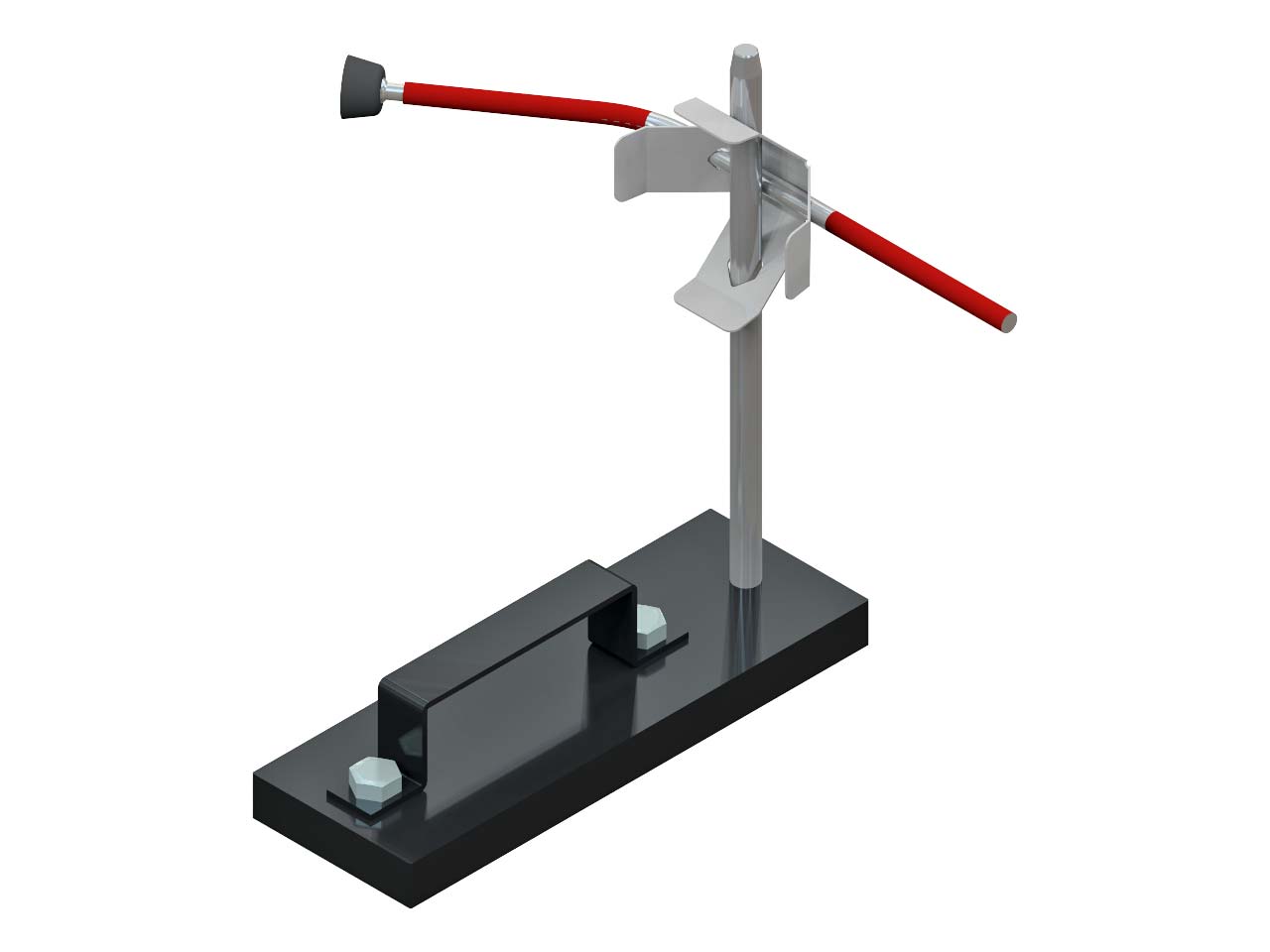

各部画像   クリックすると拡大表示されます

各種ダウンロード

画像をクリックするとpdfファイルが開きます
