自測くん
自測くんは、市販の巻尺を使用して舗装面など任意の２点間の直線距離を測ることができる簡易測量装置です。
現場でのマーキング、起工測量、舗装展開図作成などの計測作業が1人で簡単かつスピーディーに行えます。
製品の特長
巻尺を使って一人で測れる
巻尺を使った計測では通常２人（始点側と計測点側）での作業がほぼ必須になりますが、
自測くんを使用すれば始点側の作業員が不要となるため人員が省力化できます。
360°回転で計測のスピードアップ
本体は設置した基点を中心に360°回転します。
計測中は常に正面が作業者の方を向くので、方向を変えても設置し直す必要がありません。
使用方法

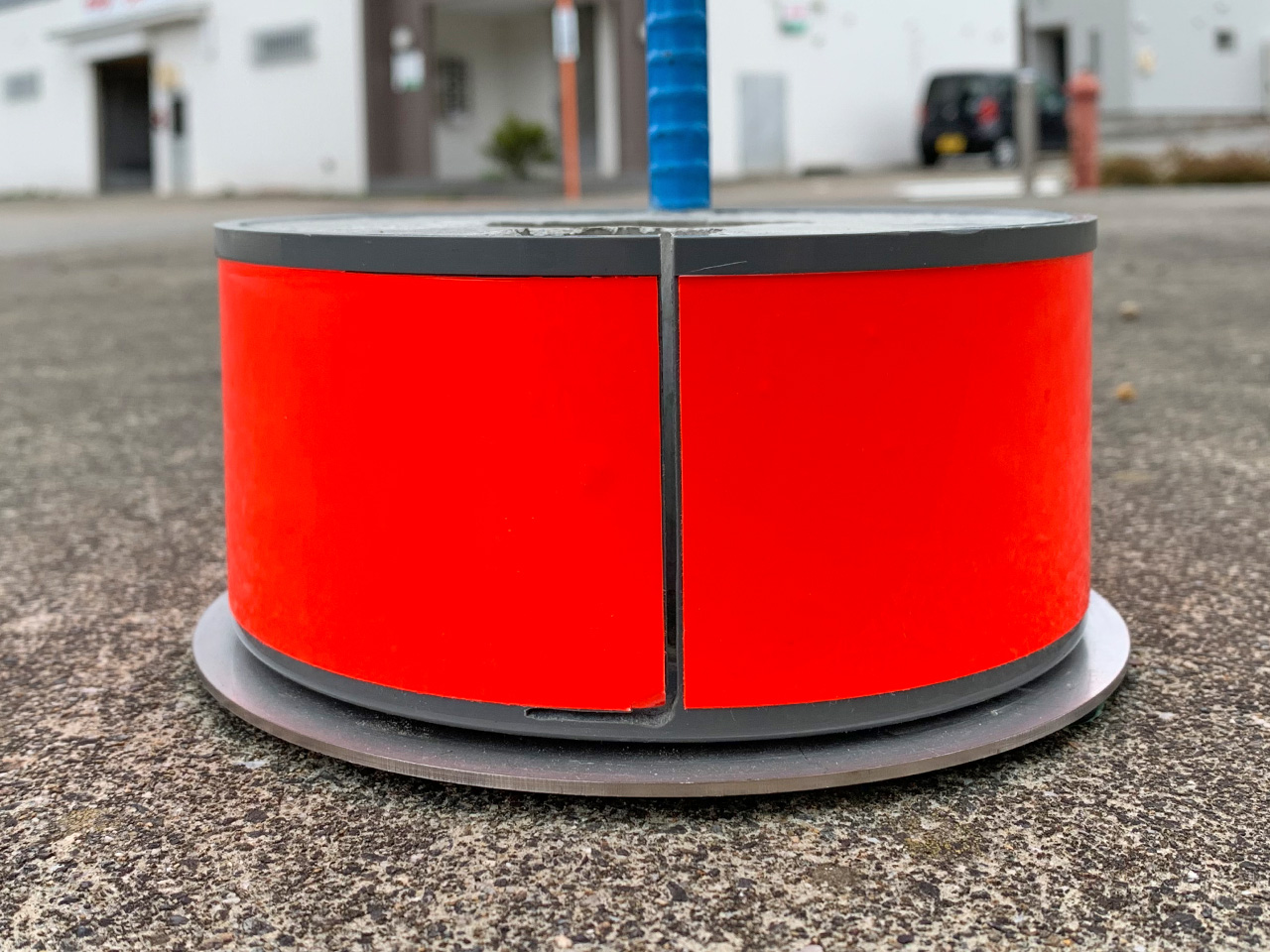

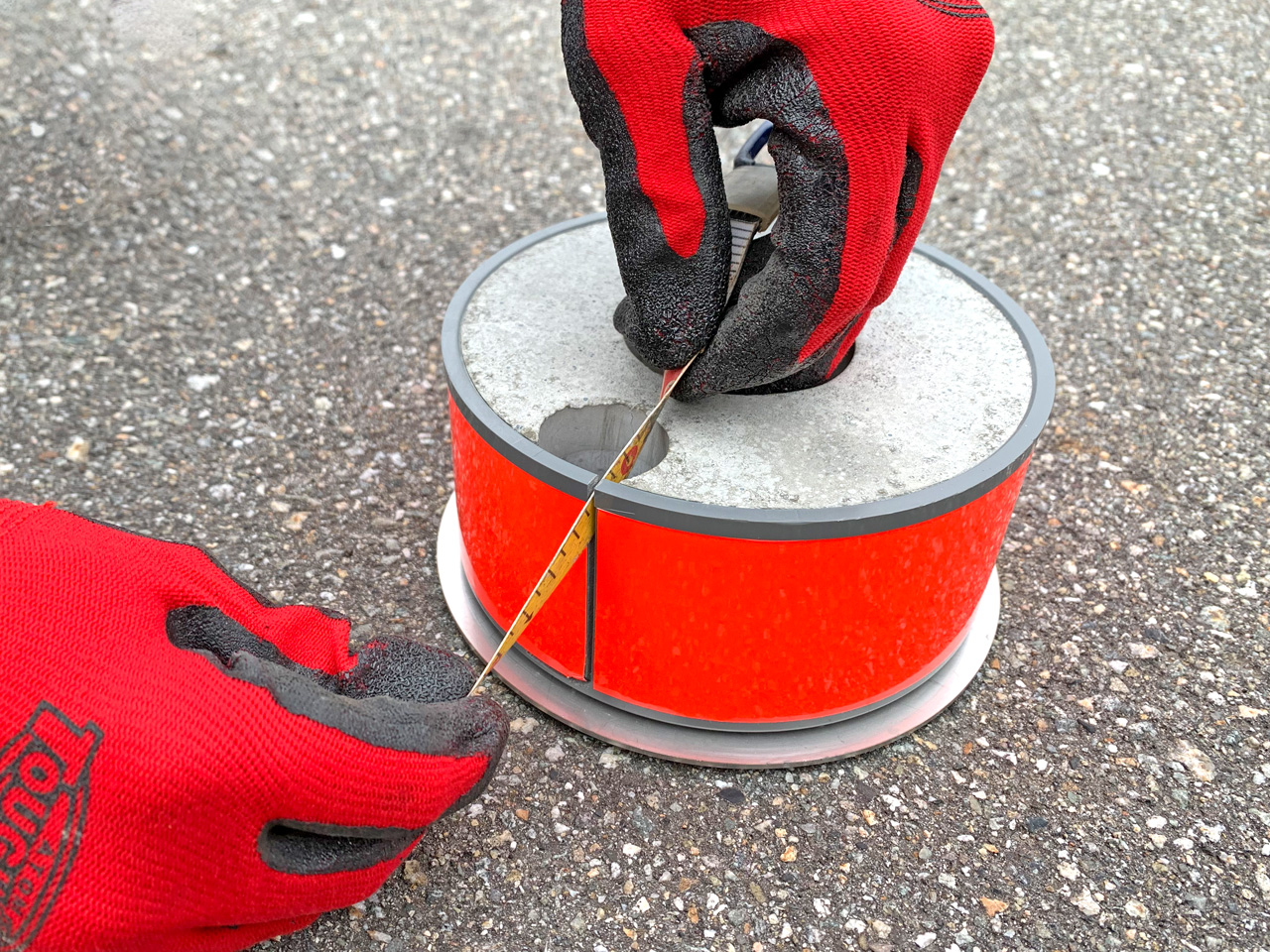

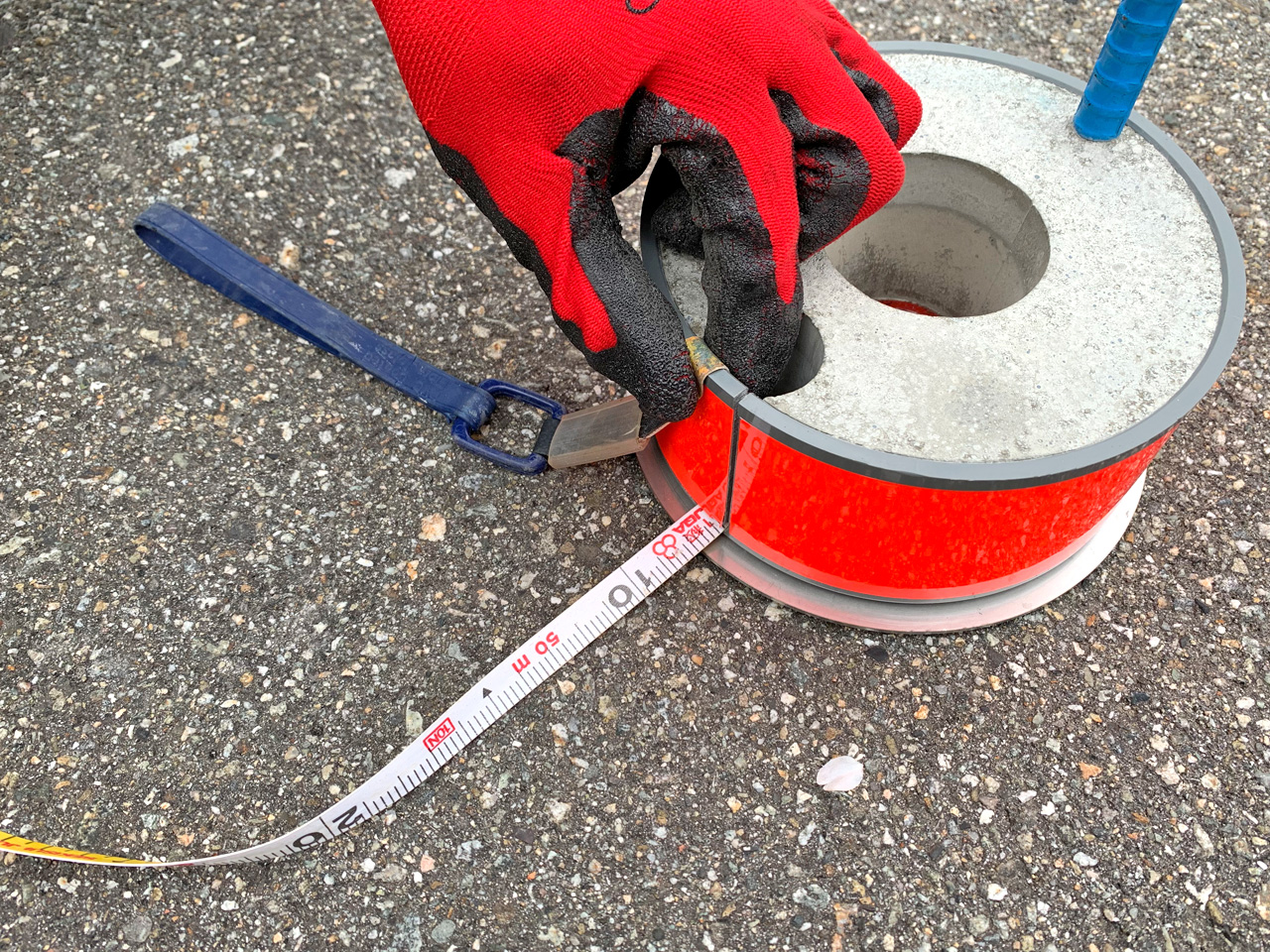

- 本体前面のスリットに巻尺を差し込み、そのまま下部まで移動させます。

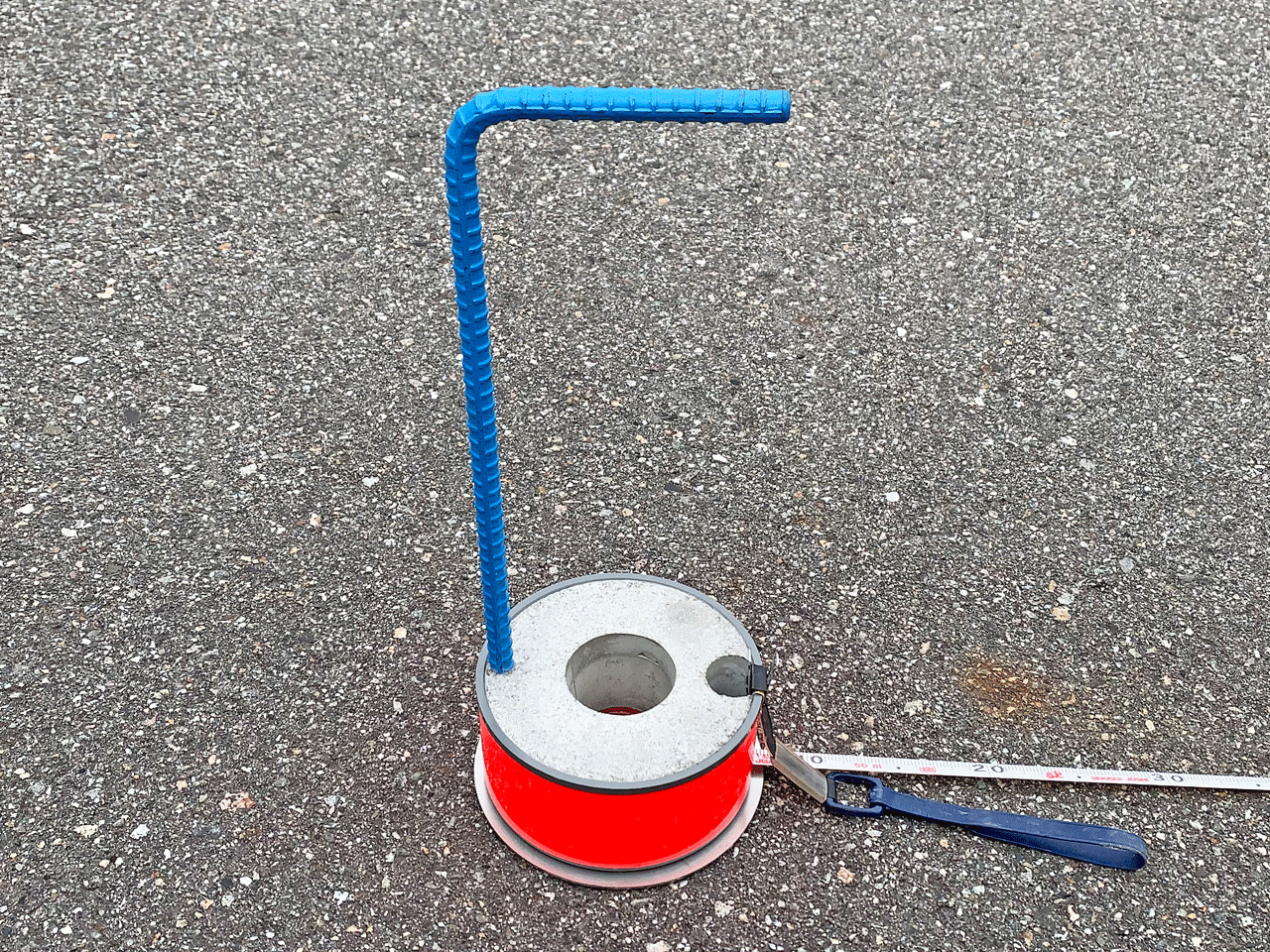

- 本体中心が巻尺の起点になるよう位置を調整してクリップで固定します。
（底板外周部で目盛が8㎝）

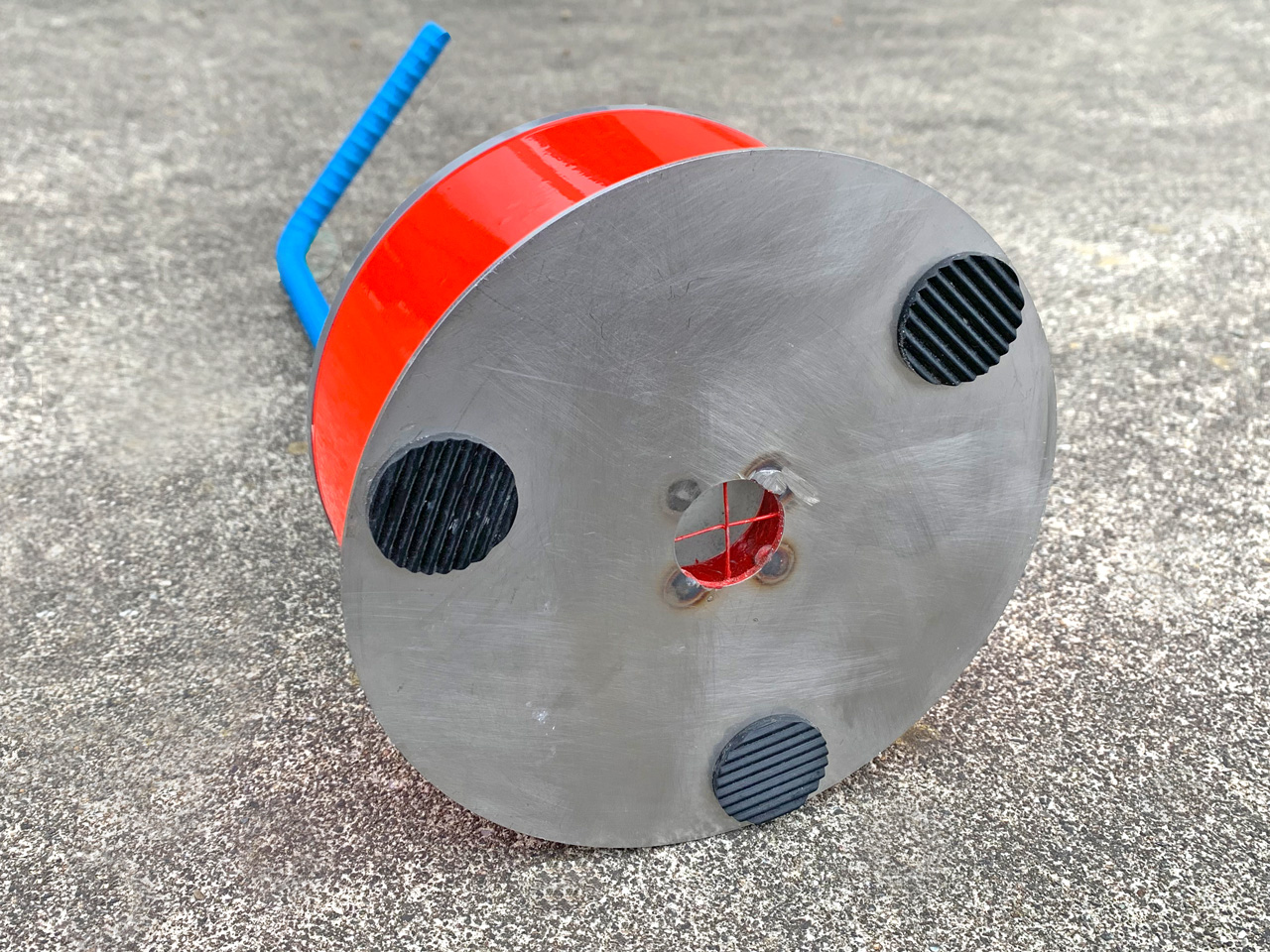

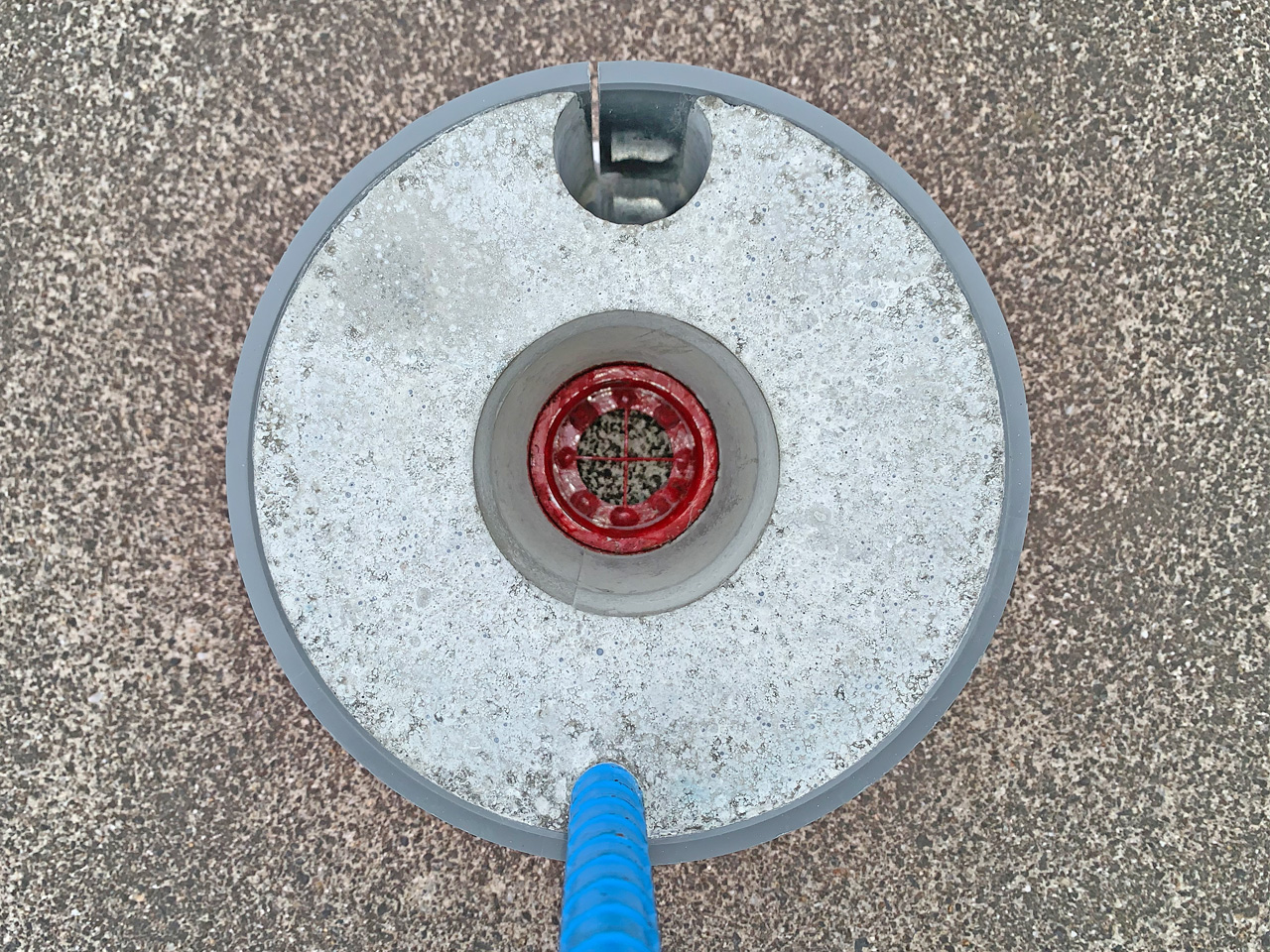

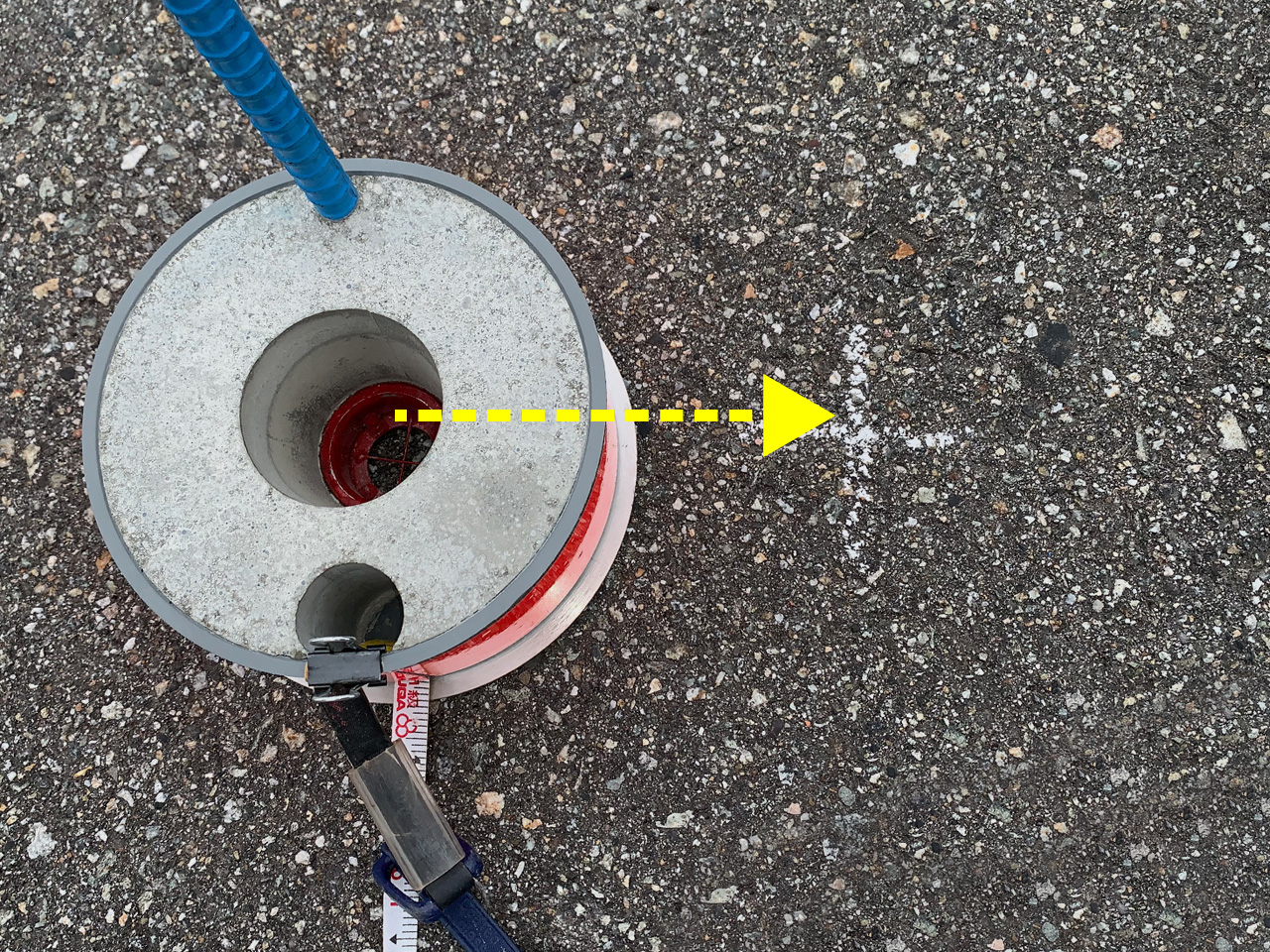

- 自測くんの中心（赤い十字の中心点）を測定の基点に合わせます。

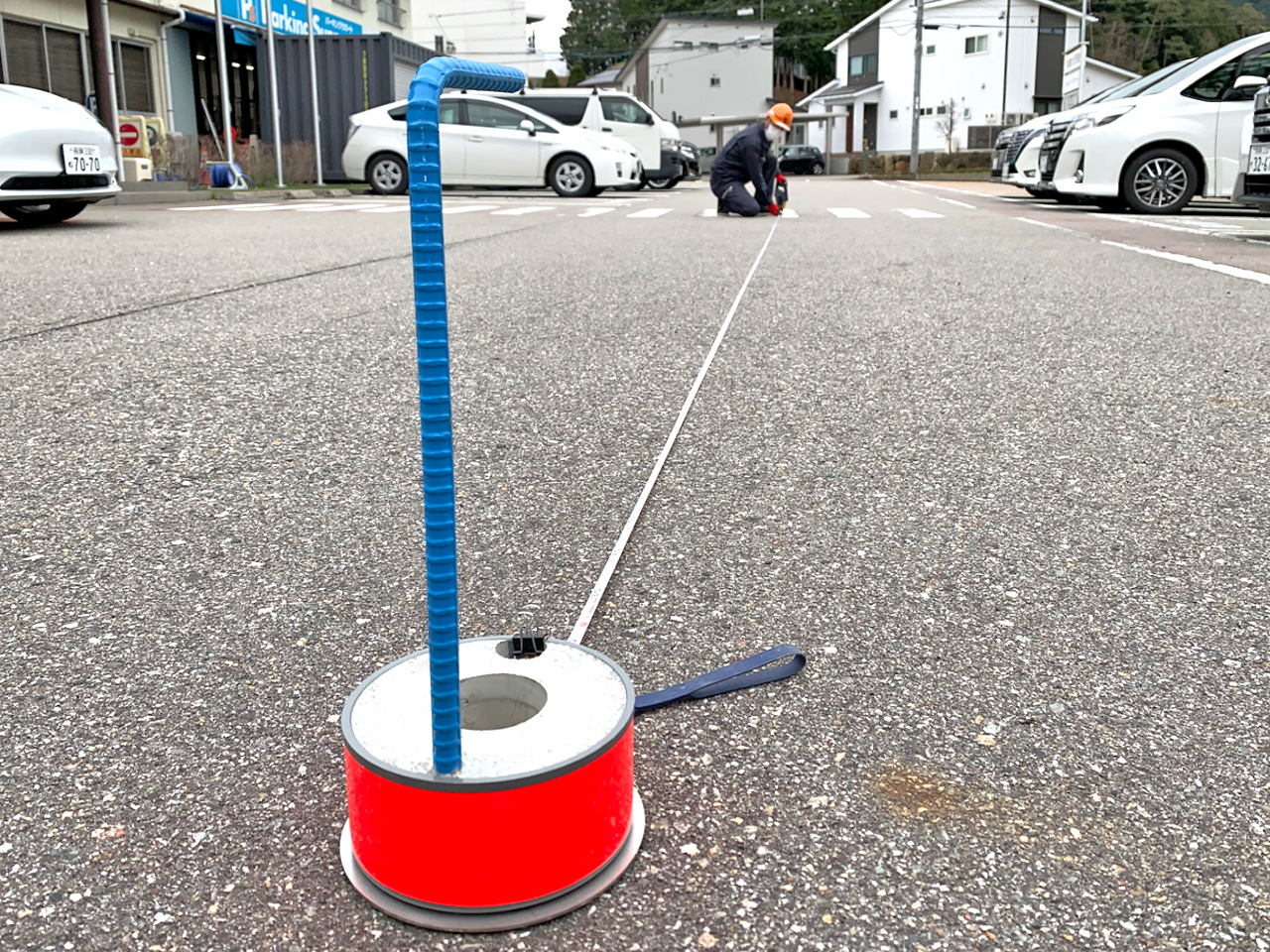

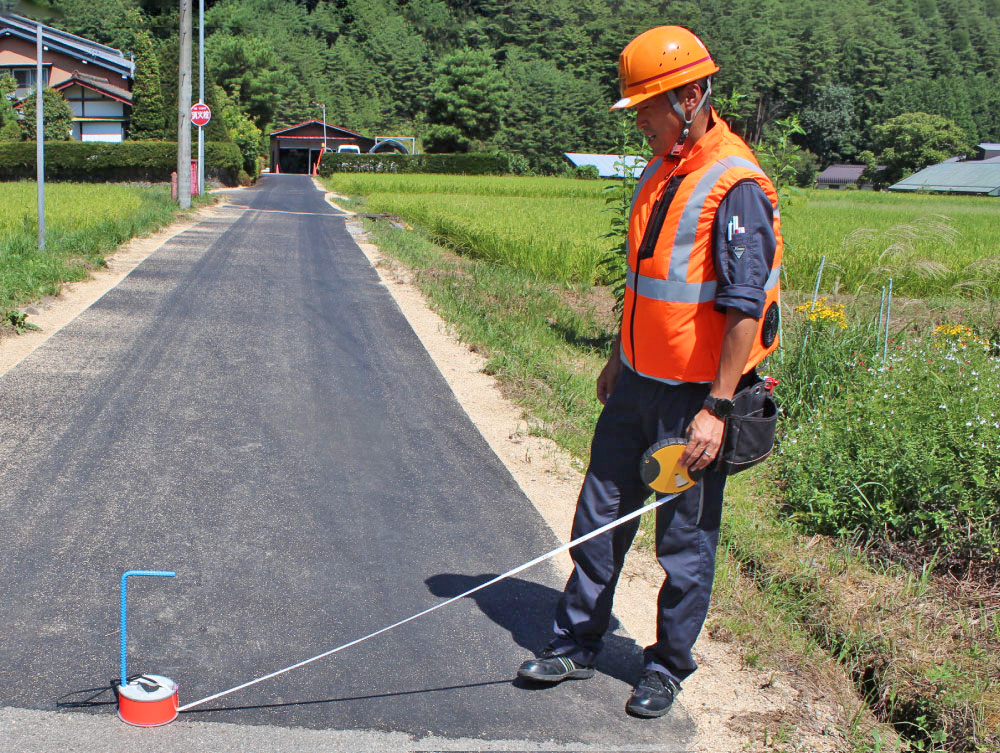

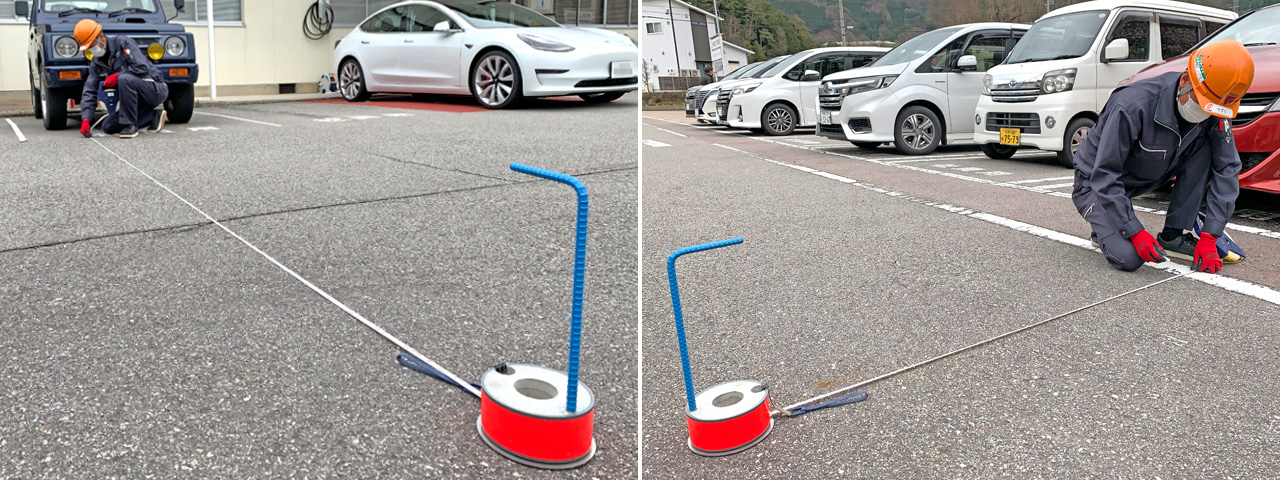

- 巻尺を持って測定したい地点に移動して距離を測定します。
- 本体は基点を中心に360°回転します。
移動方向を意識する必要はありません。

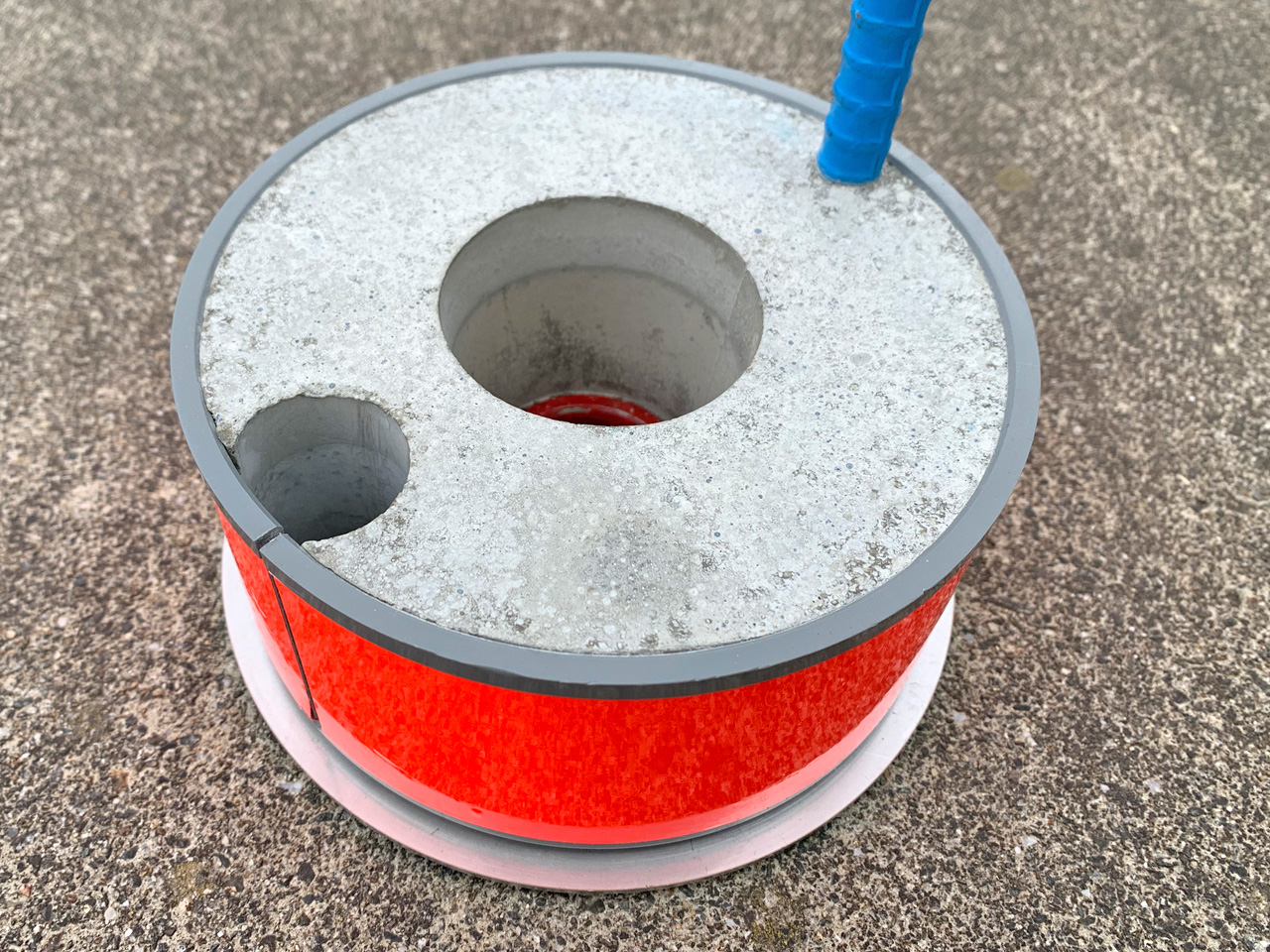

各部画像 クリックすると拡大表示されます
製品紹介動画
仕様
| 製品コード | KG02011 |
|---|---|
| ＪＡＮコード | 4589534262628 |

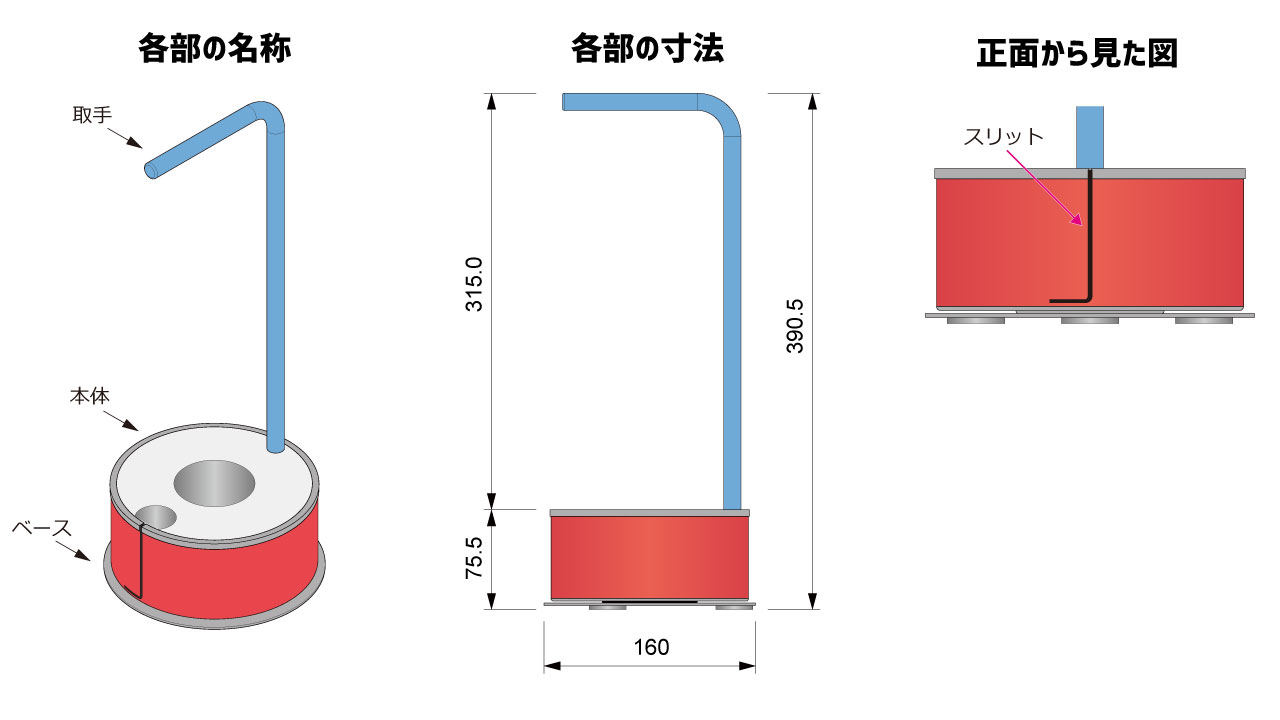

| 寸 法 | 高さ 390.5mm 径160mm |
| 質 量 | 約3kg |

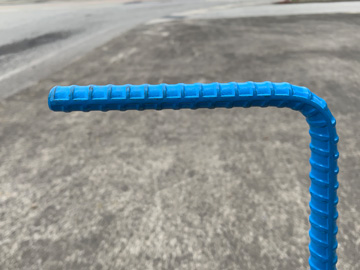

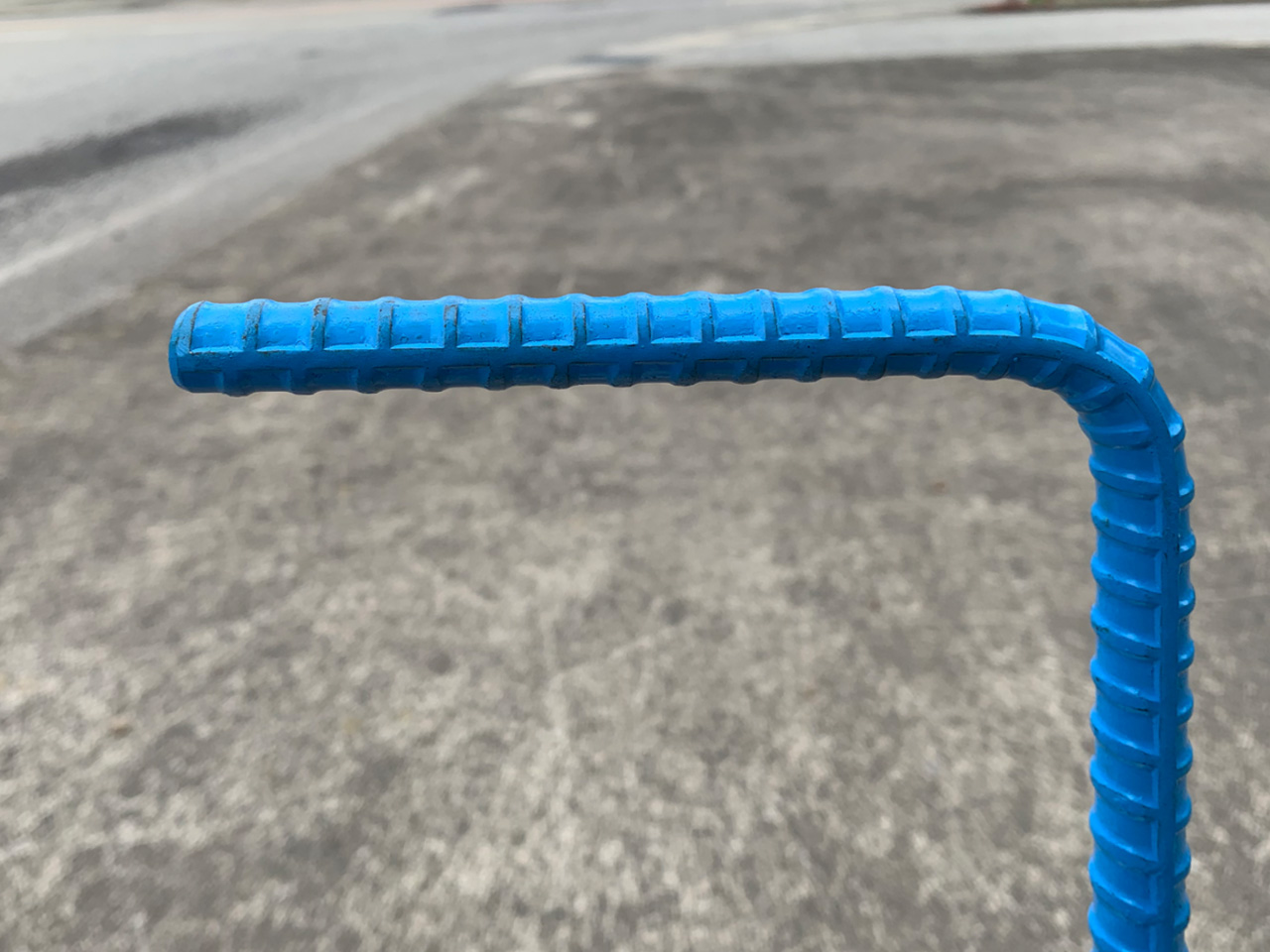

| 材 質 | 本体 ：塩ビ管、モルタル ベース：ステンレス 取手 ：異形鉄筋 |
| 付属品 | 巻き尺固定用クリップ |
